HOYMILES Moduł monitoringu instalacji fotowoltaicznej PV Hoymiles DTU-PRO WiFi

Transmiter DTU jest fundamentalnym ogniwem systemu mikroinwerterów marki Hoymiles. Moduł DTU-PRO WiFi dostarcza danych dotyczących systemu PV. Dzięki połączeniu z lokalną siecią WiFi za pomocą smartfona badź tabletu istnieje możliwość monitorowania i sterowania całą instalacją fotowoltaiczną. Wersja PRO łączy się z internetem za pomocą GPRS.Do prawidłowej pracy urządzenie wymaga instalacji w pobliżu routera, stabilnego łącza internetowego, oraz odległości w lini prostej między DTU a mikroinwerterem maks. 100m. Wydajność systemu dla 1 modułu DTU pozwala na monitorowanie do 99 paneli PV.MODUŁ DTU-PRO współpracuje TYLKO i WYŁĄCZNIE z mikrofalownikami jednofazowymi HM. Specyfikacja:Komunikacja z mikroinweterem:
Sygnał: 2,4 GHzMaksymalna odległość (otwarta przestrzeń): 200mLimit paneli do monitoringu danych: 99
Przesył danych do licznika:
Sygnał: RS 485Maksymalna odległość: 500m
 Schemat instalacji Hoymiles:

 Prezentacja danych z poziomu strony WWW:

 Prezentacja danych z poziomu aplikacji na smartfony:

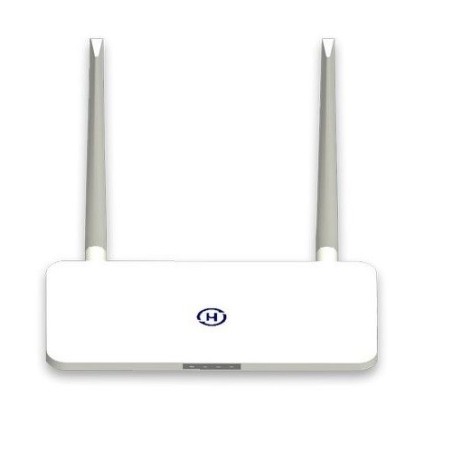

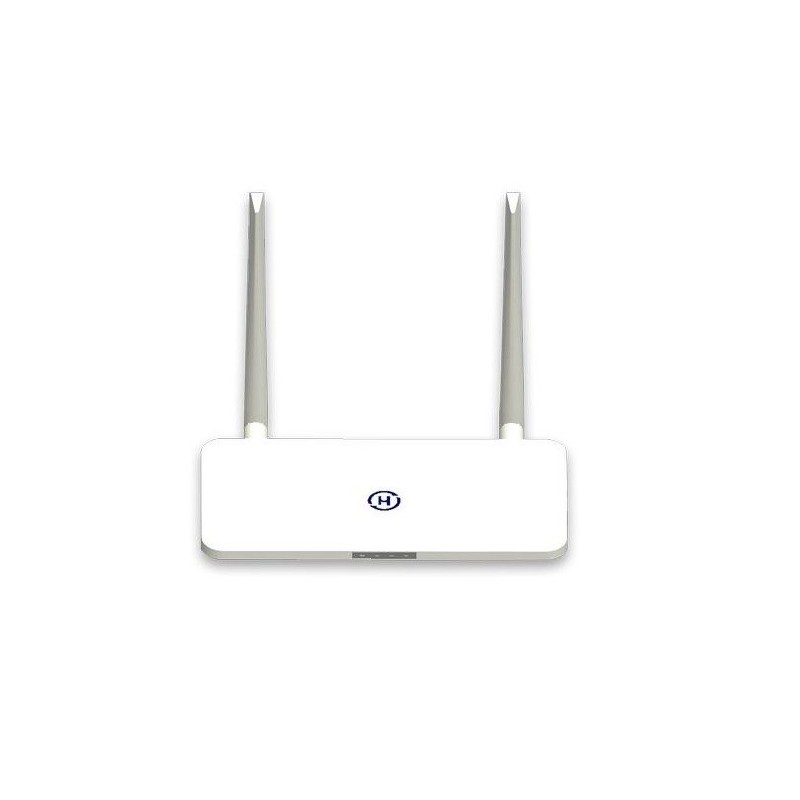

 Zdjęcia Transmitera Danych Hoymiles DTU-PRO WiFi
