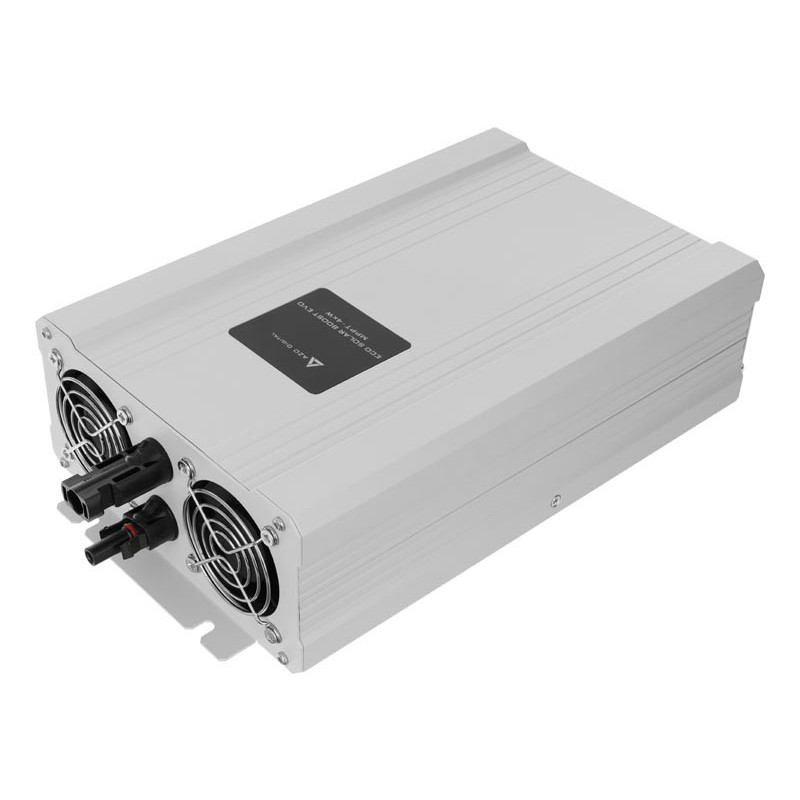

Przetwornica Solarna do grzania AZO ECO Solar Boost EVO 4000W MPPT do grzałek i bojlerów PV

Przetwornica ECO Solar Boost EVO 4000W – nowoczesne zasilanie urządzeń grzewczych bezpośrednio z paneli fotowoltaicznych

Przetwornica ECO Solar Boost EVO 4000W to zaawansowane urządzenie nowej generacji, stworzone z myślą o maksymalnym wykorzystaniu energii słonecznej do zasilania odbiorników grzewczych. To rozwinięcie cenionej serii Solar Boost, zaprojektowanej w oparciu o wieloletnie doświadczenie inżynierów oraz realne potrzeby użytkowników. Wersja EVO oferuje jeszcze wyższą niezawodność, dopracowany algorytm pracy oraz doskonałą wydajność nawet przy niskim nasłonecznieniu – szczególnie w godzinach porannych i wieczornych.

Urządzenie umożliwia bezpośrednie zasilanie grzałek, bojlerów, promienników podczerwieni, mat grzewczych, grzejników elektrycznych oraz innych urządzeń rezystancyjnych bez konieczności stosowania akumulatorów. To praktyczne i ekonomiczne rozwiązanie dla użytkowników, którzy chcą wykorzystać energię z paneli PV do podgrzewania wody lub wspomagania ogrzewania w sposób prosty, wydajny i bezpieczny.

Nowa generacja serii EVO – większa wydajność i lepsza praca przy słabym nasłonecznieniu

Seria ECO Solar Boost EVO została opracowana jako odpowiedź na rosnące oczekiwania użytkowników instalacji fotowoltaicznych. W porównaniu do wcześniejszych rozwiązań, model EVO wyróżnia się ulepszonym algorytmem sterowania energią, który pozwala efektywniej pracować w zmiennych warunkach pogodowych oraz przy ograniczonej ilości promieniowania słonecznego.

Dzięki zastosowaniu inteligentnego układu zarządzania energią oraz funkcji MPPT, przetwornica dynamicznie dopasowuje parametry pracy do aktualnych warunków po stronie paneli PV. Oznacza to lepsze wykorzystanie energii słonecznej i wyższą skuteczność zasilania odbiorników grzewczych przez większą część dnia.

Bezpośrednie zasilanie grzałek i urządzeń grzewczych z paneli PV

Przetwornica ECO Solar Boost EVO 4000W została zaprojektowana specjalnie do współpracy z instalacjami fotowoltaicznymi w systemach grzewczych. Jej głównym zadaniem jest konwersja prądu stałego (DC), generowanego przez moduły PV, na prąd przemienny (AC), który może zasilać standardowe urządzenia grzewcze.

Urządzenie doskonale sprawdzi się do zasilania takich odbiorników jak:

• bojlery elektryczne
• grzałki do zasobników CWU
• grzejniki elektryczne
• promienniki podczerwieni (IR)
• maty grzewcze
• inne odbiorniki rezystancyjne o mocy do 4000 W

To idealne rozwiązanie dla osób szukających sposobu na autokonsumpcję energii z fotowoltaiki bez rozbudowanych i kosztownych systemów magazynowania energii.

Zaawansowany algorytm MPPT – maksymalne wykorzystanie energii słonecznej

Jedną z kluczowych zalet przetwornicy jest zastosowanie funkcji MPPT (Maximum Power Point Tracking), która odpowiada za inteligentne śledzenie punktu maksymalnej mocy paneli fotowoltaicznych. Dzięki temu urządzenie na bieżąco optymalizuje ilość energii przekazywanej do podłączonej grzałki lub odbiornika grzewczego.

W praktyce oznacza to:

• wyższą efektywność pracy instalacji PV
• lepsze wykorzystanie energii przy zmiennym nasłonecznieniu
• stabilniejsze zasilanie urządzeń grzewczych
• ograniczenie strat energii
• skuteczną pracę o poranku, wieczorem i w mniej sprzyjających warunkach pogodowych

Dzięki temu ECO Solar Boost EVO 4000W pozwala uzyskać realne korzyści z instalacji fotowoltaicznej nawet wtedy, gdy produkcja energii nie jest maksymalna.

Prosta instalacja i szeroka kompatybilność z panelami fotowoltaicznymi

Budowa systemu grzewczego opartego o przetwornicę ECO Solar Boost EVO jest wyjątkowo prosta i nie wymaga skomplikowanej infrastruktury. Do stworzenia kompletnego układu wystarczy:

• przetwornica ECO Solar Boost EVO
• kilka standardowych paneli fotowoltaicznych o mocy 400–700 W
• połączenie paneli szeregowe lub szeregowo-równoległe
• łączna konfiguracja napięciowa paneli w odpowiednim zakresie
• odbiornik grzewczy o mocy od 200 do 4000 W

Urządzenie współpracuje z panelami PV o napięciu wejściowym w szerokim zakresie, co daje dużą elastyczność podczas projektowania instalacji. Dzięki temu można łatwo dopasować system zarówno do nowych, jak i modernizowanych układów fotowoltaicznych.

Dwa wyjścia AC – inteligentna obsługa dwóch urządzeń grzewczych

Przetwornica została wyposażona w dwa gniazda wyjściowe AC typu E (z bolcem), co umożliwia podłączenie dwóch urządzeń grzewczych w jednym systemie. To praktyczne rozwiązanie pozwala efektywnie zarządzać energią i zwiększyć funkcjonalność całej instalacji.

Wyjście nr 1 działa jako wyjście priorytetowe. Podłączone do niego urządzenie grzewcze zasilane jest w pierwszej kolejności. Gdy termostat tego urządzenia zakończy pobór energii, przetwornica automatycznie może przekazać energię do drugiego odbiornika.

Wyjście nr 2 jest wyjściem zależnym, aktywowanym po zakończeniu pracy odbiornika podłączonego do wyjścia nr 1. Dzięki temu możliwe jest np. sekwencyjne zasilanie dwóch bojlerów lub dwóch niezależnych stref grzewczych.

To rozwiązanie pozwala lepiej wykorzystać dostępną energię z paneli PV i zwiększa efektywność całego układu grzewczego.

Ważna informacja dotycząca kompatybilności odbiorników

Dla zachowania prawidłowej i bezpiecznej pracy systemu należy pamiętać, że:

• urządzenia grzewcze wyposażone w regulatory elektroniczne mogą być zasilane wyłącznie z wyjścia nr 1
• wyjście nr 2 przeznaczone jest wyłącznie do grzałek z termostatem bimetalicznym

Jest to istotna informacja montażowa, która pozwala uniknąć nieprawidłowego działania urządzeń i zapewnia pełne wykorzystanie możliwości przetwornicy.

Wysoka sprawność i bezpieczeństwo pracy

Model ECO Solar Boost EVO 4000W został zaprojektowany z naciskiem na wysoką sprawność energetyczną oraz bezpieczeństwo użytkowania. Sprawność przekraczająca 97% pozwala ograniczyć straty energii do minimum, co bezpośrednio przekłada się na lepsze wykorzystanie uzysków z paneli fotowoltaicznych.

Urządzenie wyposażono również w szereg zabezpieczeń, które chronią zarówno samą przetwornicę, jak i podłączone odbiorniki:

• zabezpieczenie termiczne
• zabezpieczenie przeciążeniowe
• zabezpieczenie zwarciowe
• zabezpieczenie nadnapięciowe
• aktywne chłodzenie z automatyczną regulacją

Solidna aluminiowa obudowa zapewnia trwałość, skuteczne odprowadzanie ciepła oraz wysoką odporność na codzienną eksploatację.

Najważniejsze zalety przetwornicy ECO Solar Boost EVO 4000W

• bezpośrednie zasilanie urządzeń grzewczych z paneli fotowoltaicznych
• nowoczesna konstrukcja serii EVO z ulepszonym algorytmem pracy
• bardzo dobra wydajność przy niskim nasłonecznieniu
• inteligentna funkcja MPPT zwiększająca uzysk energii
• maksymalna moc wyjściowa do 4000 W
• maksymalny prąd wyjściowy 16 A
• dwa wyjścia AC do obsługi dwóch urządzeń grzewczych
• priorytetowe zasilanie pierwszego odbiornika
• wysoka sprawność powyżej 97%
• liczne zabezpieczenia elektryczne i termiczne
• prosta integracja z typowymi panelami PV
• kompaktowe wymiary i niska masa urządzenia

Dane techniczne

Napięcie wejściowe (DC): 120 V ÷ 350 V
Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V
Częstotliwość napięcia wyjściowego: 50 Hz
Przebieg napięcia wyjściowego: modyfikowana sinusoida
Maksymalna moc: 4000 W
Maksymalny prąd: 16 A
Punkt przełączenia na sieć / panele: 40 V / 80 V (±5%)
Połączenie paneli PV: szeregowe lub szeregowo-równoległe
Wejściowe złącze zasilania DC: MC4 – 1 kpl
Gniazdo wyjściowe AC: typ E (z bolcem) – 2 szt.
Temperatura pracy: -25 °C ÷ 55 °C
Sprawność: > 97%
Chłodzenie: aktywne (automatyczna regulacja)
Stopień ochrony: IP21
Funkcja MPPT: tak
Zabezpieczenie termiczne: 80 °C
Zabezpieczenie przeciążeniowe: tak
Zabezpieczenie zwarciowe: tak
Zabezpieczenie nadnapięciowe: tak
Obsługa obciążeń rezystancyjnych: tak
Obsługa obciążeń pojemnościowych: nie
Obsługa obciążeń indukcyjnych: nie
Obudowa: aluminium
Wymiary (dł. x szer. x wys.): 315 x 170 x 80 mm
Waga: 1,9 kg

Zastosowanie – idealne rozwiązanie do podgrzewania wody i wspomagania ogrzewania

Przetwornica ECO Solar Boost EVO 4000W to doskonały wybór dla użytkowników, którzy chcą zwiększyć autokonsumpcję energii z fotowoltaiki i wykorzystać ją do celów grzewczych. Urządzenie świetnie sprawdzi się w domach jednorodzinnych, budynkach gospodarczych, warsztatach, domkach letniskowych oraz wszędzie tam, gdzie priorytetem jest efektywne i ekonomiczne zagospodarowanie energii słonecznej.

To nowoczesne rozwiązanie dla osób, które chcą zasilać grzałki i urządzenia grzewcze bezpośrednio z paneli PV, ograniczyć zużycie energii z sieci i poprawić opłacalność własnej instalacji fotowoltaicznej.

Tabela doboru grzałek i napięć w instalacji PV

Poniższa tabela doboru grzałek i napięć została przygotowana, aby ułatwić prawidłowe dopasowanie elementu grzewczego do parametrów instalacji fotowoltaicznej. Odpowiedni dobór grzałki względem mocy oraz napięcia roboczego systemu PV ma kluczowe znaczenie dla uzyskania maksymalnej efektywności podgrzewania wody oraz optymalnego wykorzystania energii pochodzącej z paneli fotowoltaicznych.

Dzięki tabeli można szybko sprawdzić, jaka rzeczywista moc wydzieli się na grzałce przy konkretnym napięciu roboczym paneli, a także dobrać właściwy model grzałki do już istniejącej instalacji PV. To praktyczne narzędzie, które ułatwia projektowanie systemu i pozwala uniknąć błędów wpływających na wydajność całego układu.

Czerwonym kolorem oznaczono wartości mocy znajdujące się poza dopuszczalnym zakresem pracy urządzenia. Takie parametry nie powinny być stosowane w danej konfiguracji, ponieważ mogą prowadzić do nieprawidłowej pracy systemu lub obniżenia jego skuteczności.

Jak korzystać z tabeli grzałek i napięć?

Z przedstawionej tabeli można skorzystać na dwa praktyczne sposoby – zarówno podczas projektowania nowej instalacji, jak i przy modernizacji już istniejącego układu fotowoltaicznego współpracującego z grzałką.

1. Obliczenie rzeczywistej mocy grzałki w układzie
Jeżeli znasz napięcie robocze paneli fotowoltaicznych (Vmp) w połączeniu szeregowym oraz moc grzałki zamontowanej w bojlerze, tabela pozwoli określić, jaka faktyczna moc grzewcza zostanie uzyskana w danym układzie.
Przykład: dla napięcia paneli 170 V oraz grzałki 3000 W, rzeczywista moc wydzielana na grzałce wyniesie 1639 W.

2. Dobór odpowiedniej grzałki do istniejącej instalacji PV
Jeżeli znasz napięcie robocze układu PV (Vmp) i chcesz uzyskać określoną moc grzewczą, tabela wskaże, jaką grzałkę należy zastosować, aby osiągnąć oczekiwany efekt.
Przykład: dla napięcia roboczego 200 V oraz oczekiwanej mocy 3000 W, należy zastosować grzałkę o mocy 4000 W.

Dlaczego prawidłowy dobór grzałki jest tak ważny?

Odpowiednie dopasowanie grzałki do parametrów instalacji fotowoltaicznej przekłada się bezpośrednio na wydajność podgrzewania wody, stabilność pracy całego układu oraz lepsze wykorzystanie energii produkowanej przez panele PV. Zbyt słaba lub źle dobrana grzałka może ograniczyć potencjał instalacji, natomiast właściwie dobrany element grzewczy pozwala osiągnąć wyższą sprawność systemu i lepszą autokonsumpcję energii.

Ważna uwaga dotycząca napięcia Voc

Podczas korzystania z tabeli należy pamiętać, że do przedstawionych wyliczeń wykorzystywane jest napięcie robocze paneli (Vmp), a nie napięcie obwodu otwartego (Voc). Jednocześnie parametr Voc ma bardzo duże znaczenie z punktu widzenia bezpieczeństwa i poprawnej pracy całej instalacji.

Należy bezwzględnie dopilnować, aby napięcie obwodu otwartego Voc nie przekroczyło maksymalnego dopuszczalnego napięcia wejściowego inwertera wynoszącego 350 V. Ze względu na zmienność parametrów paneli fotowoltaicznych w zależności od temperatury otoczenia, zaleca się zachowanie bezpiecznego zapasu około 15%.

W praktyce oznacza to, że napięcie Voc mierzone w temperaturze 25°C nie powinno przekraczać 300 V. Zachowanie tej rezerwy napięciowej zwiększa bezpieczeństwo pracy instalacji oraz chroni urządzenie przed przekroczeniem dopuszczalnych parametrów wejściowych.
