Przetwornica Solarna do grzania AZO ECO Solar Boost EVO GRID 4000W MPPT do grzałek i bojlerów PV

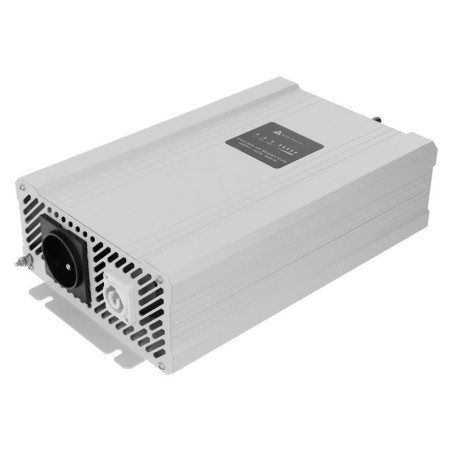

Przetwornica ECO Solar Boost EVO MPPT-4000 Grid – inteligentne zasilanie urządzeń grzewczych z paneli PV i sieci AC

ECO Solar Boost EVO MPPT-4000 Grid to nowoczesna przetwornica nowej generacji, zaprojektowana do bezpośredniego zasilania urządzeń grzewczych energią pochodzącą z paneli fotowoltaicznych. To zaawansowane rozwiązanie łączy wysoką sprawność, inteligentne zarządzanie energią oraz możliwość automatycznego przełączania zasilania pomiędzy instalacją PV a siecią AC, zapewniając ciągłość pracy systemu niezależnie od warunków nasłonecznienia.

Urządzenie powstało w oparciu o wieloletnie doświadczenie projektowe, praktyczne uwagi użytkowników oraz nowoczesne podejście do rozwoju elektroniki energetycznej. Dzięki zastosowaniu udoskonalonego algorytmu pracy oraz optymalizacji procesu projektowania, seria ECO Solar Boost EVO wyróżnia się jeszcze wyższą niezawodnością, stabilnością działania oraz lepszym wykorzystaniem energii słonecznej w codziennej eksploatacji.

Nowa generacja serii EVO – większa niezawodność i lepsza praca przy niskim nasłonecznieniu

Seria ECO Solar Boost EVO została stworzona z myślą o użytkownikach, którzy oczekują maksymalnej efektywności wykorzystania energii z fotowoltaiki w systemach grzewczych. Wersja EVO to rozwinięcie cenionych przetwornic do grzałek i bojlerów, wyposażone w ulepszony algorytm pracy, który pozwala urządzeniu skutecznie funkcjonować nawet przy ograniczonej ilości promieniowania słonecznego.

Dzięki temu przetwornica bardzo dobrze radzi sobie w okresach obniżonego uzysku energii, takich jak wschód i zachód słońca, a także w zmiennych warunkach pogodowych. To realna przewaga, która przekłada się na dłuższy czas aktywnego wykorzystania energii z paneli PV i wyższą efektywność podgrzewania wody lub wspomagania ogrzewania.

Bezpośrednie zasilanie grzałek, bojlerów i urządzeń grzewczych z paneli fotowoltaicznych

ECO Solar Boost EVO MPPT-4000 Grid umożliwia bezpośrednie wykorzystanie energii wytwarzanej przez moduły fotowoltaiczne do zasilania urządzeń grzewczych. Przetwornica przekształca prąd stały (DC) generowany przez panele PV na prąd przemienny (AC), który może bezpiecznie zasilać standardowe odbiorniki rezystancyjne.

Urządzenie doskonale sprawdzi się do współpracy z takimi odbiornikami jak:

• bojlery elektryczne
• grzałki do zasobników CWU
• grzejniki elektryczne
• promienniki podczerwieni (IR)
• maty grzewcze
• inne urządzenia grzewcze o charakterze rezystancyjnym

To idealne rozwiązanie dla użytkowników, którzy chcą zwiększyć autokonsumpcję energii z instalacji fotowoltaicznej, ograniczyć pobór energii z sieci oraz efektywnie wykorzystać nadwyżki energii do podgrzewania wody lub ogrzewania pomieszczeń.

Dane techniczne

Funkcja Grid – automatyczne przełączanie zasilania z PV na sieć AC

Największą zaletą modelu ECO Solar Boost EVO MPPT-4000 Grid jest możliwość podłączenia dodatkowego zasilania z sieci AC. Dzięki temu urządzenie może pracować nie tylko w oparciu o energię z paneli fotowoltaicznych, ale również automatycznie przełączyć zasilanie na obwód sieciowy, gdy energia słoneczna jest niewystarczająca.

W praktyce oznacza to, że w przypadku braku lub zbyt niskiej produkcji energii z paneli PV, przetwornica samoczynnie przełącza zasilanie grzałki z obwodu solarnego na zasilanie sieciowe. Takie rozwiązanie gwarantuje ciągłość pracy urządzeń grzewczych niezależnie od pory dnia, warunków pogodowych czy sezonowych wahań produkcji energii.

Funkcja ta sprawia, że system staje się znacznie bardziej praktyczny w codziennym użytkowaniu, szczególnie w instalacjach, gdzie priorytetem jest stały dostęp do ciepłej wody użytkowej lub nieprzerwana praca elementów grzewczych.

Inteligentny algorytm MPPT – maksymalizacja uzysku energii z paneli PV

Przetwornica została wyposażona w zaawansowany algorytm MPPT (Maximum Power Point Tracking), który odpowiada za inteligentne dopasowanie parametrów pracy do aktualnych warunków po stronie paneli fotowoltaicznych. System na bieżąco reguluje ilość energii przekazywanej do grzałki, tak aby maksymalnie wykorzystać potencjał instalacji PV.

Dzięki temu urządzenie:

• zwiększa efektywność wykorzystania energii słonecznej
• poprawia wydajność podgrzewania wody i zasilania grzałek
• skutecznie pracuje przy zmiennym nasłonecznieniu
• lepiej wykorzystuje energię w godzinach porannych i wieczornych
• ogranicza straty energii w porównaniu do prostszych rozwiązań

Wysoka skuteczność algorytmu MPPT przekłada się bezpośrednio na lepszą ekonomikę pracy całego systemu i większą opłacalność wykorzystania fotowoltaiki w zastosowaniach grzewczych.

Prosta budowa systemu i łatwa integracja z instalacją fotowoltaiczną

Jedną z największych zalet przetwornicy ECO Solar Boost EVO Grid jest prostota budowy kompletnego systemu. Do uruchomienia instalacji wystarczy przetwornica, odpowiednio dobrane panele fotowoltaiczne oraz odbiornik grzewczy wyposażony w grzałkę.

Rekomendowana konfiguracja obejmuje:

• standardowe panele fotowoltaiczne o mocy 400–700 W
• połączenie paneli szeregowe lub szeregowo-równoległe
• łączny zakres napięcia paneli 120–300 V (Voc przy 25°C)
• odbiornik energii z grzałką o mocy od 200 W do 4000 W

Szeroki zakres współpracy z modułami PV zapewnia dużą elastyczność projektową i pozwala dopasować urządzenie zarówno do nowych, jak i już istniejących instalacji fotowoltaicznych przeznaczonych do podgrzewania wody lub zasilania systemów grzewczych.

Czytelna sygnalizacja pracy i diodowy wskaźnik mocy

ECO Solar Boost EVO MPPT-4000 Grid został wyposażony w intuicyjny system sygnalizacji pracy, który w przejrzysty sposób informuje użytkownika o aktualnym trybie działania urządzenia. Przetwornica pokazuje, czy w danym momencie energia pobierana jest z paneli fotowoltaicznych, czy z sieci AC, co ułatwia kontrolę pracy systemu w czasie rzeczywistym.

Urządzenie sygnalizuje również ewentualne nieprawidłowości oraz zostało wyposażone w diodowy wskaźnik mocy, który z dokładnością do 10% wskazuje chwilową moc dostarczaną do odbiornika. To praktyczne rozwiązanie pozwala szybko ocenić aktualną wydajność instalacji i sprawdzić, jak efektywnie wykorzystywana jest energia z paneli PV.

Maksymalna moc 4000 W i stabilna praca z obciążeniami grzewczymi

Model MPPT-4000 Grid został zaprojektowany do współpracy z urządzeniami grzewczymi o mocy do 4000 W. Maksymalny prąd wyjściowy 16 A pozwala na stabilne i bezpieczne zasilanie szerokiej gamy odbiorników rezystancyjnych stosowanych w domowych oraz użytkowych systemach grzewczych.

Dzięki temu urządzenie sprawdzi się zarówno w standardowych instalacjach do podgrzewania ciepłej wody użytkowej, jak i w bardziej rozbudowanych systemach wspomagających ogrzewanie pomieszczeń przy wykorzystaniu energii z fotowoltaiki.

Najważniejsze zalety przetwornicy ECO Solar Boost EVO MPPT-4000 Grid

• nowa generacja przetwornic do zasilania grzałek i urządzeń grzewczych z paneli PV
• bezpośrednie wykorzystanie energii fotowoltaicznej bez akumulatorów
• możliwość automatycznego przełączania zasilania z paneli PV na sieć AC
• ciągłość pracy urządzeń grzewczych niezależnie od warunków nasłonecznienia
• zaawansowany algorytm MPPT maksymalizujący wykorzystanie energii słonecznej
• bardzo dobra praca przy niskim nasłonecznieniu
• maksymalna moc wyjściowa do 4000 W
• maksymalny prąd wyjściowy 16 A
• czytelna sygnalizacja trybu pracy: panele / sieć
• diodowy wskaźnik chwilowej mocy z dokładnością do 10%
• prosta integracja z typowymi panelami fotowoltaicznymi
• idealne rozwiązanie do bojlerów, grzałek, mat grzewczych i promienników IR

Zastosowanie – efektywne wykorzystanie energii z fotowoltaiki przez cały dzień

Przetwornica ECO Solar Boost EVO MPPT-4000 Grid to doskonały wybór dla użytkowników, którzy chcą w pełni wykorzystać potencjał instalacji fotowoltaicznej do zasilania systemów grzewczych, a jednocześnie zachować komfort ciągłego dostępu do energii dzięki wsparciu z sieci AC.

Urządzenie sprawdzi się wszędzie tam, gdzie istotne jest ekonomiczne podgrzewanie wody użytkowej, zwiększenie autokonsumpcji energii z PV oraz możliwość automatycznego przełączenia na zasilanie sieciowe w momentach niższej produkcji energii. To nowoczesne, praktyczne i bardzo funkcjonalne rozwiązanie dla domów jednorodzinnych, budynków użytkowych, domków letniskowych oraz instalacji modernizowanych pod kątem efektywnego wykorzystania energii słonecznej.

Tabela doboru grzałek i napięć w instalacji PV

Poniższa tabela doboru grzałek i napięć została przygotowana, aby ułatwić prawidłowe dopasowanie elementu grzewczego do parametrów instalacji fotowoltaicznej. Odpowiedni dobór grzałki względem mocy oraz napięcia roboczego systemu PV ma kluczowe znaczenie dla uzyskania maksymalnej efektywności podgrzewania wody oraz optymalnego wykorzystania energii pochodzącej z paneli fotowoltaicznych.

Dzięki tabeli można szybko sprawdzić, jaka rzeczywista moc wydzieli się na grzałce przy konkretnym napięciu roboczym paneli, a także dobrać właściwy model grzałki do już istniejącej instalacji PV. To praktyczne narzędzie, które ułatwia projektowanie systemu i pozwala uniknąć błędów wpływających na wydajność całego układu.

Czerwonym kolorem oznaczono wartości mocy znajdujące się poza dopuszczalnym zakresem pracy urządzenia. Takie parametry nie powinny być stosowane w danej konfiguracji, ponieważ mogą prowadzić do nieprawidłowej pracy systemu lub obniżenia jego skuteczności.

Jak korzystać z tabeli grzałek i napięć?

Z przedstawionej tabeli można skorzystać na dwa praktyczne sposoby – zarówno podczas projektowania nowej instalacji, jak i przy modernizacji już istniejącego układu fotowoltaicznego współpracującego z grzałką.

1. Obliczenie rzeczywistej mocy grzałki w układzie
Jeżeli znasz napięcie robocze paneli fotowoltaicznych (Vmp) w połączeniu szeregowym oraz moc grzałki zamontowanej w bojlerze, tabela pozwoli określić, jaka faktyczna moc grzewcza zostanie uzyskana w danym układzie.
Przykład: dla napięcia paneli 170 V oraz grzałki 3000 W, rzeczywista moc wydzielana na grzałce wyniesie 1639 W.

2. Dobór odpowiedniej grzałki do istniejącej instalacji PV
Jeżeli znasz napięcie robocze układu PV (Vmp) i chcesz uzyskać określoną moc grzewczą, tabela wskaże, jaką grzałkę należy zastosować, aby osiągnąć oczekiwany efekt.
Przykład: dla napięcia roboczego 200 V oraz oczekiwanej mocy 3000 W, należy zastosować grzałkę o mocy 4000 W.

Dlaczego prawidłowy dobór grzałki jest tak ważny?

Odpowiednie dopasowanie grzałki do parametrów instalacji fotowoltaicznej przekłada się bezpośrednio na wydajność podgrzewania wody, stabilność pracy całego układu oraz lepsze wykorzystanie energii produkowanej przez panele PV. Zbyt słaba lub źle dobrana grzałka może ograniczyć potencjał instalacji, natomiast właściwie dobrany element grzewczy pozwala osiągnąć wyższą sprawność systemu i lepszą autokonsumpcję energii.

Ważna uwaga dotycząca napięcia Voc

Podczas korzystania z tabeli należy pamiętać, że do przedstawionych wyliczeń wykorzystywane jest napięcie robocze paneli (Vmp), a nie napięcie obwodu otwartego (Voc). Jednocześnie parametr Voc ma bardzo duże znaczenie z punktu widzenia bezpieczeństwa i poprawnej pracy całej instalacji.

Należy bezwzględnie dopilnować, aby napięcie obwodu otwartego Voc nie przekroczyło maksymalnego dopuszczalnego napięcia wejściowego inwertera wynoszącego 350 V. Ze względu na zmienność parametrów paneli fotowoltaicznych w zależności od temperatury otoczenia, zaleca się zachowanie bezpiecznego zapasu około 15%.

W praktyce oznacza to, że napięcie Voc mierzone w temperaturze 25°C nie powinno przekraczać 300 V. Zachowanie tej rezerwy napięciowej zwiększa bezpieczeństwo pracy instalacji oraz chroni urządzenie przed przekroczeniem dopuszczalnych parametrów wejściowych.
