Przetwornica Solarna do grzania AZO ECO Solar Boost EVO PRO 4000W MPPT do grzałek i bojlerów PV

Przetwornica ECO Solar Boost EVO MPPT-4000 PRO – zaawansowane zasilanie urządzeń grzewczych bezpośrednio z paneli fotowoltaicznych

ECO Solar Boost EVO MPPT-4000 PRO to nowoczesna przetwornica nowej generacji, zaprojektowana z myślą o maksymalnym wykorzystaniu energii słonecznej do zasilania urządzeń grzewczych. To zaawansowane technologicznie rozwiązanie z serii ECO Solar Boost EVO pozwala na bezpośrednie zasilanie bojlerów, grzałek, grzejników elektrycznych, promienników podczerwieni oraz mat grzewczych energią pochodzącą z paneli PV – bez konieczności stosowania akumulatorów.

Model MPPT-4000 PRO został opracowany w oparciu o wieloletnie doświadczenie inżynierów, praktyczne potrzeby użytkowników oraz nowoczesne podejście do projektowania elektroniki energetycznej. Dodatkowo wykorzystanie sztucznej inteligencji w procesie projektowym pozwoliło jeszcze bardziej zwiększyć niezawodność urządzenia, stabilność pracy oraz skuteczność działania w codziennym użytkowaniu.

Nowa generacja serii EVO – większa wydajność i lepsza praca przy niskim nasłonecznieniu

Seria ECO Solar Boost EVO to rozwinięcie cenionych przetwornic przeznaczonych do bezpośredniego zasilania systemów grzewczych z fotowoltaiki. Wersja EVO została wyposażona w udoskonalony algorytm działania, który pozwala urządzeniu efektywnie pracować nawet wtedy, gdy warunki nasłonecznienia są ograniczone.

Przetwornica doskonale radzi sobie w okresach, gdy produkcja energii z paneli PV jest niższa, takich jak wschód i zachód słońca czy zmienne warunki pogodowe. Dzięki temu system może efektywniej wykorzystywać energię słoneczną przez większą część dnia, co przekłada się na wyższą skuteczność podgrzewania wody i lepszą autokonsumpcję energii z instalacji fotowoltaicznej.

Bezpośrednie zasilanie grzałek, bojlerów i urządzeń grzewczych z paneli PV

ECO Solar Boost EVO MPPT-4000 PRO umożliwia bezpośrednie wykorzystanie energii generowanej przez moduły fotowoltaiczne do zasilania urządzeń grzewczych. Prąd stały (DC) wytwarzany przez panele PV jest w przetwornicy przekształcany na prąd przemienny (AC), co pozwala na bezpieczne i skuteczne zasilanie standardowych odbiorników rezystancyjnych.

Urządzenie idealnie sprawdzi się do współpracy z takimi odbiornikami jak:

• bojlery elektryczne
• grzałki do zasobników CWU
• grzejniki elektryczne
• promienniki podczerwieni (IR)
• maty grzewcze
• inne urządzenia grzewcze o charakterze rezystancyjnym

To praktyczne i ekonomiczne rozwiązanie dla użytkowników, którzy chcą w pełni wykorzystać potencjał własnej instalacji fotowoltaicznej i przeznaczyć wyprodukowaną energię na podgrzewanie wody użytkowej lub wspomaganie ogrzewania.

Prosta instalacja i szeroka kompatybilność z panelami fotowoltaicznymi

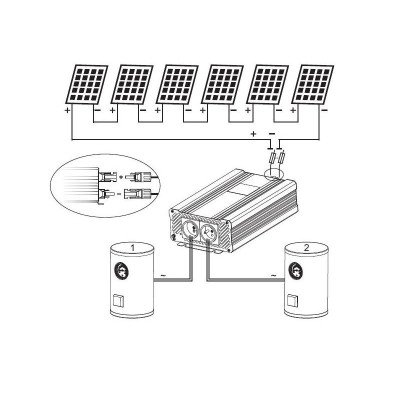

System oparty o przetwornicę ECO Solar Boost EVO PRO jest prosty w budowie i nie wymaga skomplikowanej infrastruktury. Do stworzenia kompletnego układu wystarczy sama przetwornica, odpowiednio dobrane moduły PV oraz odbiornik wyposażony w grzałkę.

Rekomendowana konfiguracja obejmuje:

• standardowe panele fotowoltaiczne o mocy 400–700 W
• połączenie paneli szeregowe lub szeregowo-równoległe
• łączny zakres napięcia 120–300 V (Voc przy 25°C)
• odbiornik grzewczy z grzałką o mocy od 200 W do 4000 W

Szeroki zakres współpracy z panelami PV daje dużą elastyczność podczas projektowania instalacji i pozwala dopasować urządzenie zarówno do nowych, jak i już istniejących systemów fotowoltaicznych przeznaczonych do zasilania grzałek i bojlerów.

Dwa wyjścia AC – inteligentna obsługa dwóch urządzeń grzewczych

Przetwornica została wyposażona w dwa wyjścia AC: priorytetowe (nr 1) oraz zależne (nr 2). To funkcjonalne rozwiązanie umożliwia podłączenie dwóch urządzeń grzewczych w jednym układzie, na przykład dwóch bojlerów lub dwóch niezależnych odbiorników ciepła.

W pierwszej kolejności zasilane jest urządzenie podłączone do wyjścia nr 1. Gdy termostat tego odbiornika przerwie pobór energii z przetwornicy, automatycznie uruchamiane jest urządzenie podłączone do wyjścia nr 2. Takie działanie pozwala efektywniej zarządzać energią z paneli fotowoltaicznych i zwiększa poziom wykorzystania dostępnej mocy.

To rozwiązanie szczególnie dobrze sprawdza się w instalacjach, gdzie priorytetem jest maksymalne wykorzystanie energii z PV oraz sekwencyjne zasilanie kilku elementów grzewczych bez konieczności ręcznego przełączania.

Ważna informacja dotycząca kompatybilności odbiorników

Dla zapewnienia prawidłowej i bezpiecznej pracy systemu należy pamiętać, że:

• urządzenia grzewcze wyposażone w regulatory elektroniczne mogą być zasilane wyłącznie z wyjścia nr 1
• wyjście nr 2 przeznaczone jest wyłącznie do obsługi grzałek wyposażonych w termostat bimetaliczny

Przestrzeganie tej zasady ma kluczowe znaczenie dla poprawnej pracy układu oraz pełnego wykorzystania funkcjonalności przetwornicy.

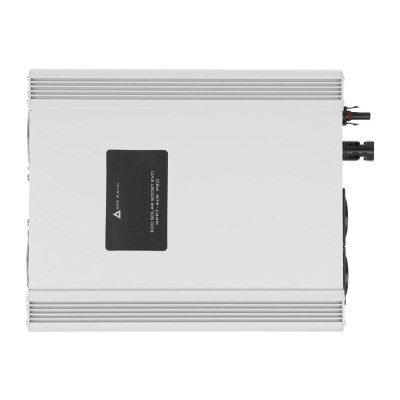

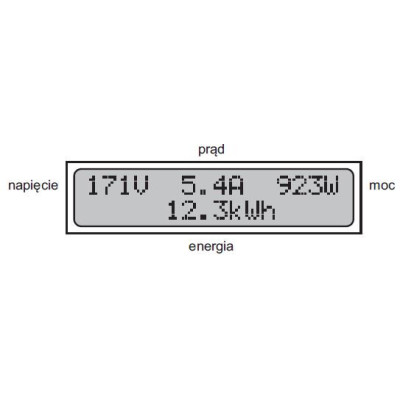

Wyświetlacz LCD – pełna kontrola parametrów instalacji PV

Jedną z największych zalet modelu ECO Solar Boost EVO MPPT-4000 PRO jest wbudowany wyświetlacz LCD, który zapewnia użytkownikowi wygodny dostęp do najważniejszych informacji o bieżącej pracy urządzenia oraz parametrach instalacji fotowoltaicznej.

Na ekranie LCD wyświetlane są aktualne dane pracy systemu, takie jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• energia wyprodukowana w dniu bieżącym
• energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia od pierwszego uruchomienia

Tak rozbudowany panel informacyjny pozwala na bieżąco monitorować wydajność instalacji, kontrolować uzysk energii oraz lepiej ocenić realną efektywność wykorzystania fotowoltaiki w systemie grzewczym. To rozwiązanie docenią zarówno użytkownicy domowi, jak i osoby, które chcą świadomie zarządzać energią w swojej instalacji.

Algorytm MPPT – maksymalizacja uzysku energii z paneli fotowoltaicznych

Przetwornica została wyposażona w zaawansowany algorytm MPPT (Maximum Power Point Tracking), który odpowiada za inteligentne dopasowanie parametrów pracy do aktualnych warunków po stronie paneli PV. System na bieżąco reguluje ilość energii przekazywanej do grzałki, tak aby maksymalnie zwiększyć ilość energii pobieranej z modułów fotowoltaicznych.

Dzięki temu urządzenie:

• poprawia wydajność pracy całej instalacji PV
• zwiększa skuteczność podgrzewania wody i zasilania grzałek
• efektywnie wykorzystuje energię nawet przy zmiennym nasłonecznieniu
• ogranicza straty energii
• wspiera maksymalną autokonsumpcję energii z fotowoltaiki

To kluczowa funkcja dla osób, które chcą osiągnąć możliwie najwyższą sprawność systemu grzewczego zasilanego energią słoneczną.

Wysoka sprawność, solidna konstrukcja i bezpieczna praca

ECO Solar Boost EVO MPPT-4000 PRO to urządzenie stworzone z myślą o niezawodnej pracy w wymagających warunkach. Sprawność przekraczająca 97% pozwala zminimalizować straty energii, co bezpośrednio przekłada się na lepsze wykorzystanie uzysków z paneli fotowoltaicznych.

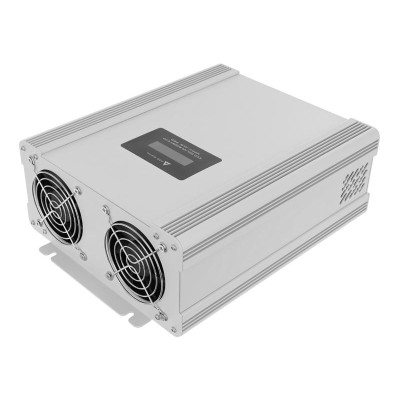

Przetwornica została wyposażona w liczne zabezpieczenia oraz aktywny system chłodzenia z automatyczną regulacją, dzięki czemu pracuje stabilnie, bezpiecznie i efektywnie przez długi czas. Dodatkowym atutem jest solidna aluminiowa obudowa, która poprawia odprowadzanie ciepła i zwiększa trwałość urządzenia.

Najważniejsze zalety przetwornicy ECO Solar Boost EVO MPPT-4000 PRO

• nowa generacja przetwornic do zasilania grzałek i bojlerów z paneli fotowoltaicznych
• bezpośrednie wykorzystanie energii z PV bez konieczności stosowania akumulatorów
• zaawansowany algorytm MPPT zwiększający uzysk energii z paneli
• bardzo dobra praca przy niskim nasłonecznieniu
• maksymalna moc wyjściowa do 4000 W
• maksymalny prąd wyjściowy 16 A
• dwa wyjścia AC do obsługi dwóch urządzeń grzewczych
• priorytetowe zasilanie pierwszego odbiornika i automatyczne uruchamianie drugiego
• wbudowany wyświetlacz LCD z bieżącym podglądem parametrów instalacji PV
• monitoring energii dziennej, poprzedniego dnia oraz energii całkowitej
• wysoka sprawność powyżej 97%
• aktywne chłodzenie z automatyczną regulacją
• trwała aluminiowa obudowa
• idealne rozwiązanie do bojlerów, grzałek, promienników IR i mat grzewczych

Dane techniczne

Napięcie wejściowe (DC): 120 V ÷ 350 V
Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V
Częstotliwość napięcia wyjściowego: 50 Hz
Przebieg napięcia wyjściowego: modyfikowana sinusoida
Maksymalna moc: 4000 W
Maksymalny prąd: 16 A
Punkt przełączenia na sieć / panele: 40 V / 80 V (±5%)
Połączenie paneli PV: szeregowe lub szeregowo-równoległe
Wejściowe złącze zasilania DC: MC4 – 1 kpl
Gniazdo wyjściowe AC: typ E (z bolcem) – 2 szt.
Temperatura pracy: -25 °C ÷ 55 °C
Sprawność: > 97%
Chłodzenie: aktywne (automatyczna regulacja)
Stopień ochrony (IP): IP21
Funkcja MPPT: tak
Zabezpieczenie termiczne: 80 °C
Zabezpieczenie przeciążeniowe: tak
Zabezpieczenie zwarciowe: tak
Zabezpieczenie nadnapięciowe: tak
Obsługa obciążeń rezystancyjnych: tak
Obsługa obciążeń pojemnościowych: nie
Obsługa obciążeń indukcyjnych: nie
Obudowa: aluminium
Wymiary (dł. x szer. x wys.): 318 x 222 x 103 mm
Waga: 2,8 kg

Zastosowanie – nowoczesne i efektywne wykorzystanie energii z fotowoltaiki

Przetwornica ECO Solar Boost EVO MPPT-4000 PRO to idealne rozwiązanie dla użytkowników, którzy chcą zwiększyć autokonsumpcję energii z instalacji fotowoltaicznej i przeznaczyć ją na cele grzewcze. Urządzenie doskonale sprawdzi się w domach jednorodzinnych, budynkach gospodarczych, warsztatach, domkach letniskowych oraz wszędzie tam, gdzie priorytetem jest ekonomiczne podgrzewanie wody i efektywne zasilanie grzałek energią słoneczną.

Dzięki rozbudowanej funkcjonalności, dwóm wyjściom AC, wyświetlaczowi LCD oraz wydajnemu algorytmowi MPPT, model ECO Solar Boost EVO MPPT-4000 PRO stanowi zaawansowane, praktyczne i bardzo opłacalne rozwiązanie dla nowoczesnych systemów grzewczych współpracujących z fotowoltaiką.

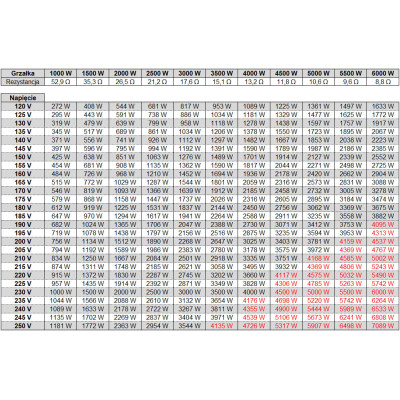

Tabela doboru grzałek i napięć w instalacji PV

Poniższa tabela doboru grzałek i napięć została przygotowana, aby ułatwić prawidłowe dopasowanie elementu grzewczego do parametrów instalacji fotowoltaicznej. Odpowiedni dobór grzałki względem mocy oraz napięcia roboczego systemu PV ma kluczowe znaczenie dla uzyskania maksymalnej efektywności podgrzewania wody oraz optymalnego wykorzystania energii pochodzącej z paneli fotowoltaicznych.

Dzięki tabeli można szybko sprawdzić, jaka rzeczywista moc wydzieli się na grzałce przy konkretnym napięciu roboczym paneli, a także dobrać właściwy model grzałki do już istniejącej instalacji PV. To praktyczne narzędzie, które ułatwia projektowanie systemu i pozwala uniknąć błędów wpływających na wydajność całego układu.

Czerwonym kolorem oznaczono wartości mocy znajdujące się poza dopuszczalnym zakresem pracy urządzenia. Takie parametry nie powinny być stosowane w danej konfiguracji, ponieważ mogą prowadzić do nieprawidłowej pracy systemu lub obniżenia jego skuteczności.

Jak korzystać z tabeli grzałek i napięć?

Z przedstawionej tabeli można skorzystać na dwa praktyczne sposoby – zarówno podczas projektowania nowej instalacji, jak i przy modernizacji już istniejącego układu fotowoltaicznego współpracującego z grzałką.

1. Obliczenie rzeczywistej mocy grzałki w układzie
Jeżeli znasz napięcie robocze paneli fotowoltaicznych (Vmp) w połączeniu szeregowym oraz moc grzałki zamontowanej w bojlerze, tabela pozwoli określić, jaka faktyczna moc grzewcza zostanie uzyskana w danym układzie.
Przykład: dla napięcia paneli 170 V oraz grzałki 3000 W, rzeczywista moc wydzielana na grzałce wyniesie 1639 W.

2. Dobór odpowiedniej grzałki do istniejącej instalacji PV
Jeżeli znasz napięcie robocze układu PV (Vmp) i chcesz uzyskać określoną moc grzewczą, tabela wskaże, jaką grzałkę należy zastosować, aby osiągnąć oczekiwany efekt.
Przykład: dla napięcia roboczego 200 V oraz oczekiwanej mocy 3000 W, należy zastosować grzałkę o mocy 4000 W.

Dlaczego prawidłowy dobór grzałki jest tak ważny?

Odpowiednie dopasowanie grzałki do parametrów instalacji fotowoltaicznej przekłada się bezpośrednio na wydajność podgrzewania wody, stabilność pracy całego układu oraz lepsze wykorzystanie energii produkowanej przez panele PV. Zbyt słaba lub źle dobrana grzałka może ograniczyć potencjał instalacji, natomiast właściwie dobrany element grzewczy pozwala osiągnąć wyższą sprawność systemu i lepszą autokonsumpcję energii.

Ważna uwaga dotycząca napięcia Voc

Podczas korzystania z tabeli należy pamiętać, że do przedstawionych wyliczeń wykorzystywane jest napięcie robocze paneli (Vmp), a nie napięcie obwodu otwartego (Voc). Jednocześnie parametr Voc ma bardzo duże znaczenie z punktu widzenia bezpieczeństwa i poprawnej pracy całej instalacji.

Należy bezwzględnie dopilnować, aby napięcie obwodu otwartego Voc nie przekroczyło maksymalnego dopuszczalnego napięcia wejściowego inwertera wynoszącego 350 V. Ze względu na zmienność parametrów paneli fotowoltaicznych w zależności od temperatury otoczenia, zaleca się zachowanie bezpiecznego zapasu około 15%.

W praktyce oznacza to, że napięcie Voc mierzone w temperaturze 25°C nie powinno przekraczać 300 V. Zachowanie tej rezerwy napięciowej zwiększa bezpieczeństwo pracy instalacji oraz chroni urządzenie przed przekroczeniem dopuszczalnych parametrów wejściowych.
