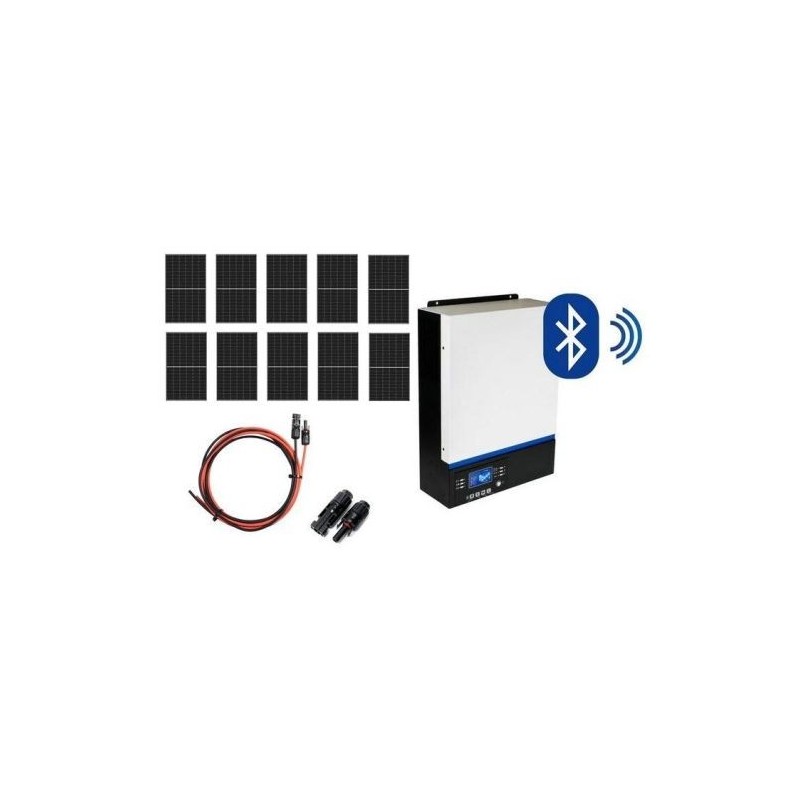

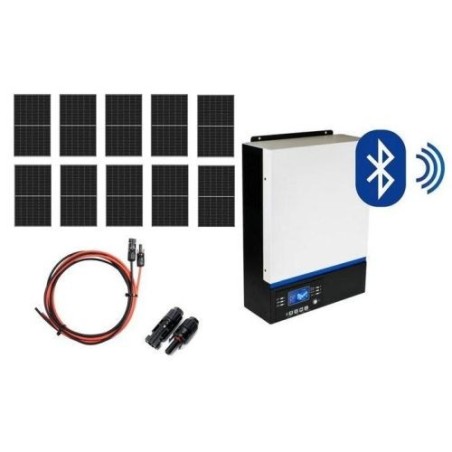

Zestaw Off-Grid - 10x Panel PV 430W + Inwerter ESB-10kW-48 + Akcesoria

Systemy fotowoltaiczne off-grid NIE WYMAGAJĄ zgłoszenia do sieci elektroenergetycznej.Zestaw fotowoltaiczny off-grid składający się z dziesięciu paneli fotowoltaicznych Kingdom Solar KD-M430 o mocy 430W z technologią N-type, hybrydowego inwertera fotowoltaicznego ESB-10kW-48 oraz komplet (2 x 25m) przewodów ze złącza
SKŁAD ZESTAWU FOTOWOLTAICZNEGO:

ModelPanel PV:Inwerter Fotowoltaiczny:Akcesoria:
(-)(-)(-)
Zestaw 10 x Panel PV 430W + Inwerter 10kW + Akcesoria10 x Kingdom Solar KD-M430 o mocy 430W z technologią N-typeESB-10kW-48zabezpieczenie DC/DC, rozłącznik izolacyjny + 25m Przewodów Ze Złączami

 Gwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę. Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj.Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ARCHITEKTURA SYSTEMU:
Schemat zestawu z zewnętrznym akumulatorem:
Schemat zestawu z bez zewnętrznego akumulatora:

PANEL SŁONECZNY Kingdom Solar KD-M430 N-TYPE 430W - DANE TECHNICZNE:
 Energia pozyskiwana z paneli pochodzi z promieniowania słonecznego, jednego z najłatwiej 1-3ch źródeł odnawialnych, co czyni je ekologicznym i przyszłościowym rozwiązaniem. Złącza MC4 umożliwiają łatwe łączenie wielu modułów, co sprawia, że panel może być używany zarówno w zastosowaniach domowych, jak i komercyjnych. Panele objęte są długą gwarancją, a ich żywotność przewidziana jest na 30 lat.Dzięki technologii SMBB, panele te wyposażone są w większą liczbę busbarów, czyli metalowych ścieżek przewodzących prąd. Większa liczba busbarów poprawia trwałość i wydajność paneli, równomiernie rozprowadzając energię, co zmniejsza ryzyko awarii oraz ogranicza powstawanie mikropęknięć, spowalniając proces degradacji.Zastosowania:
Zasilanie budynków mieszkalnych, komercyjnych i użytkowych (montaż na dachu i gruncie)Ładowanie akumulatorów na jachtach, kempingach, domkach działkowych oraz zasilanie oświetlenia LEDZasilanie urządzeń przemysłowych, elektronicznych, takich jak radio, telewizory, kamery, a także systemów automatyki w halach produkcyjnych i magazynach
Najważniejsze cechy:
Wysoka efektywność energetycznaPrzeznaczenie do pracy przy napięciu stałym 1000/1500VDC zge z normami IECPowłoka samoczyszcząca (fotokataliza i hydrofilne właściwości), która pozwala na szybkie usuwanie zanieczyszczeńOptymalna wydajność przy niskim poziomie nasłonecznieniaOdporność na obciążenia wiatrem (2400 Pa) i śniegiem (5400 Pa)Dodatnia tolerancja mocy: 0/+3%Testy EL przeprowadzane dwukrotnie w celu wyeliminowania wadModuły prądowo sortowane, co zwiększa wydajność systemuOdporność na degradację wywołaną potencjałem (PID)

PANEL SŁONECZNY KINGDOM SOLAR Kingdom Solar KD-M430 N-TYPE 430W - DANE TECHNICZNE:

Parametry / Nazwa produktu Panel fotowoltaiczny KD-M430 430W (N-type)Moc nominalna Pmax (W): 430Tolerancja mocy Pmax Maximum: 0 ~ +5Maksymalne napięcie Vmp [V]: 32.38Prąd w mocy nominalnej lmp [A]: 13.28Napięcie obwodu otwartego VOC [V]: 38.95Zabezpieczenie zwarciowe [A]: 25Prąd zwarciowy [A]: 13.73Wydajność modułu [%]: 21.5NOTC: 46°C - 50°CWspółczynnik temperatury Pmax: -0.29%/CWspółczynnik temperatury Voc: -0.25%/CWspółczynnik temperatury Isc: +0.045%/CMaksymalne napięcie pracy: 1500VDCTemperatura robocza: -40°C +85°CMaksymalny prąd zwrotny [A]: 25Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 PaOgniwa: Mono 60×180 mm N-typeIlość ogniw: 108 (6×18)Wymiary modułu [mm]: 1722×1134×30Waga [kg]: 21.3Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowaneSkrzynka przyłączeniowa: IP68Przewody: 4mm2, (+)30cm, (-)30cmKonektory: MC4-kompatybilne

HYBRYDOWY INWERTER FOTOWOLTAICZNY ESB-10kW-48  - DANE TECHNICZNE:
Azo Digital ESB 10kW-48 to wielofunkcyjny falownik łączący w sobie funkcję falownika, solarnego regulatora ładowania oraz ładowarki akumulatora, które pozwalają na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.Stabilne napięcie wyjściowe 230V o przebiegu sinusoidalnym doskonale sprawdza się do zasilania wszelkich odbiorników energii elektrycznej, zaś wbudowany układ wspomagania przeciążeń rozruchowych umożliwia zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach. Oferowane Funkcje:
Inwerter solarny o sinusoidalnym napięciu wyjściowym,Konfigurowalne napięcie wejścia zasilania,Zarządzanie trybami ładowania akumulatora,Wybór priorytetu ładowania baterii Solar / Sieć,Współpraca z agregatami prądotwórczymi,Funkcja autorestartu w przypadku zaniku energii w sieci AC,Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,Inteligentny system ładowania akumulatorów,Funkcja "zimnego startu",Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),Porty komunikacyjne,Komunikacja BT,Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,
 Parametry Wejściowe:
Nominalne napięcie wejściowe: 230VAC,Zakres napięcia wejściowe: 90 - 280VAC,Częstotliwość napięcia pracy: 50Hz / 60Hz (automatyczne wykrywanie),
 Przetwornica DC/AC - Parametry Wyjściowe:
Napięcie wyjściowe: 230VAC,Moc szczytowa: 10000VA,Moc ciągła: 5000W,Sprawność: 93%,Czas przełączenia: 15 ms,Przebieg napięcia na wyjściu: Czysta Sinusoida,
 Przetwornica AC/DC - Parametry Akumulatora:
Napięcie akumulatora: 48VDC,Napięcie ładowania akumulatora: 54VDC,Zabezpieczenie przed przeładowaniem akumulatora: 63VDC,Maksymalny prąd ładowania z sieci: 60A
Przetwornica PV:
Rodzaj ładowania: MPPT,Maksymalna moc paneli PV: 5000W,Zakres napięcia pracy MPPT: 120 ~ 450VDC,Maksymalne napięcie obwodu paneli PV: 500VDC,Maksymalny prąd ładowania z paneli PV: 80A,
 Wymiary i Waga:
Wymiary Gł. x Sz. x Wys. [mm]: 115mm x 300mm x 400mm,Waga [kg]: 10kg,Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact,EAN: 5903332566433,
 Warunki Pracy:
Wilgotność: 5% - 95% wilgotność względna (bez kondensacji),Temperatura pracy: -10st. C .. +50st. C,Temperatura przechowywania: -15st. C .. +60st. C,Stopień ochrony (IP):  IP21,

Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC:
Podstawowym zadaniem rozłącznika DC/DC jest odłączenie odbiorników prądu stałego od żródła zasialania. Montowany w instalacjach fotowoltaicznych oraz innych, z których energia pochodzi ze źródeł odnawialnych. Posiada wysoki stopień ochrony IP 66, dzięki temu może być stosowany wewnątrz jak i na zewnątrz. Dodatkowe zabezpieczenia poprzez montaż kłódki zabezpieczy przez dostępem osób niepożądanych.  Dwubiegunowy rozłącznik wyposażony w mechanizm sprężynowy, srebrzone, samoczyszczące styki i komorę gaszącą łuk to gwarancja długiej bezawaryjnej pracy. Wykonany z wytrzymałego tworzywa sztucznego. Wyposażony w złącza MC4, możliwosć montaży na szynie DIN.  Dane techniczne:
Napięcie znamionowe: 1000 VDCNapięcie izolacji: 1200 VDCWytrzymałość impulsowa: 8 kVZnamionowy prąd ciągły: 32 AMożliwość załączania / rozłączania prądów: do 250 AIlość biegunów: 2Złącza MC4: 2 x 2Odporność na promieniowanie UV: TAKStopień ochrony: IP66Temperatura pracy: -5 St.C + 60 St.CMateriał obudowy: PoliwęglanRozstaw otworów montażowych: 87,6 x 144,2 [mm]Wymiary (wys. x sz. x gł.): 175 x 104 x 104 [mm]Wymiary ze złączami (wys. x sz. x gł.): 245 x 104 x 104 [mm]Waga netto: 650 g

 Zabezpieczenie DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A
W każdym systemie instalacji fotowoltaicznej niezbędne jest zabezpieczenie przed przeciążeniami i zwraciami, dające gwarancję bezpiecznej pracy całego sytemu. PVP-10 to gotowy zestaw wyposażenia systemu PV. Zaopatrzony w optyczny wskaźnik stanu wkładki warystorowej, dzięki temu w latwy sposób widzimy stan wkładki, a w razie potrzeby istnieje możliwość wymiany bez konieczności wyłączania urzędzenia. W skład zestawu wchodzą:
Podstawka bezpiecznikowa LEADER ZTPV-25BOgranicznik przepięć LKTD2 –PV1000Obudowa natynkowa z klapką wykonana z ABS
 Dane techniczne:Podstawka bezpiecznikowa LEADER ZTPV-25B
znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kAprąd znamionowy: do 32Arozmiar wkładki bezpiecznikowej: 10x38 mmnapięcie znamionowe: 1000 VDCprąd znamionowy DC-20B: 1000 VDC 32Aliczba biegunów: 2kategoria użytkowania: DC-20Bzwarciowa zdolność łączeniowa: 33kAmaksymalna strata mocy wkładek : 4Wwymiary: 36x83mmmontaż: standardowa szyna TS-35mmstopień ochrony: IP20temperatura pracy: -30 +70stCrozmiar wkładki bezpiecznikowej: 10 X 38 mmwaga: 0.14 kgkategoria użytkowania: DC-20Bwykonane zge z: IEC/EN 60947-3
Ogranicznik przepięć LKTD2 –PV1000

znamionowy prąd wyładowczy In: 20 kA (8/20us) na modułmaksymalny prąd wyładowczy Imax: 40 kA (8/20us)całkowity prąd wyładowczy Itotal: (8/20us)40 kAmaksymalne napięcie pracy trwałej UCPV: 1000V DCmaksymalne napięcie pracy trwałej: 1300 VDCmaksymalne napięcie obwodu otwartego: 1100 VDCnapięciowy poziom ochrony Up przy In: < 4kVnapięcie znamionowe łączeniowe Un: 1000 VDCprąd upływu Ipf przy Uref DC: < 50 uAprąd upływu Ipe przy Uref AC: < 1 mAmaksymalny prąd zwarciowy: 1000 Aliczba portów: 2typ systemu LV: DC, uziemiony PV; DC, nieuziemiony system PV;tryb ogranicznika podczas przeciążenia: OCMtyp ogranicznika PV-T2 (klasa II, C, typ 2)wykonanie wkładki MOV (warystor)funkcja ochrony termicznatryb ochrony minus do PE, plus do PE, minus do plusszerokość: 36 mmwysokość: 83 mmmontaż: standardowa szyna TS-35mmstopień: ochrony IP40, zaciski IP20zacisk: windowe, śruba M5przekrój zacisków przyłączeniowych: 2,5 – 25 mm2moment dociskowy śrub zaciskowych: 2-3,5 Nmzastosowanie: wewnętrznetemperatura otoczenia: -5 +40 StCwysokość bezwzględna:
