Elektrownia WIATROWO-FOTOWOLTAICZNA 4kW - 9 x Panel 385W JA SOLAR + Turbina 600W + Inwerter Off Grid + 2 x AKU

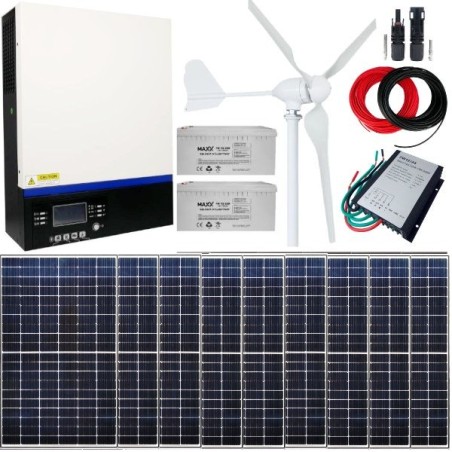

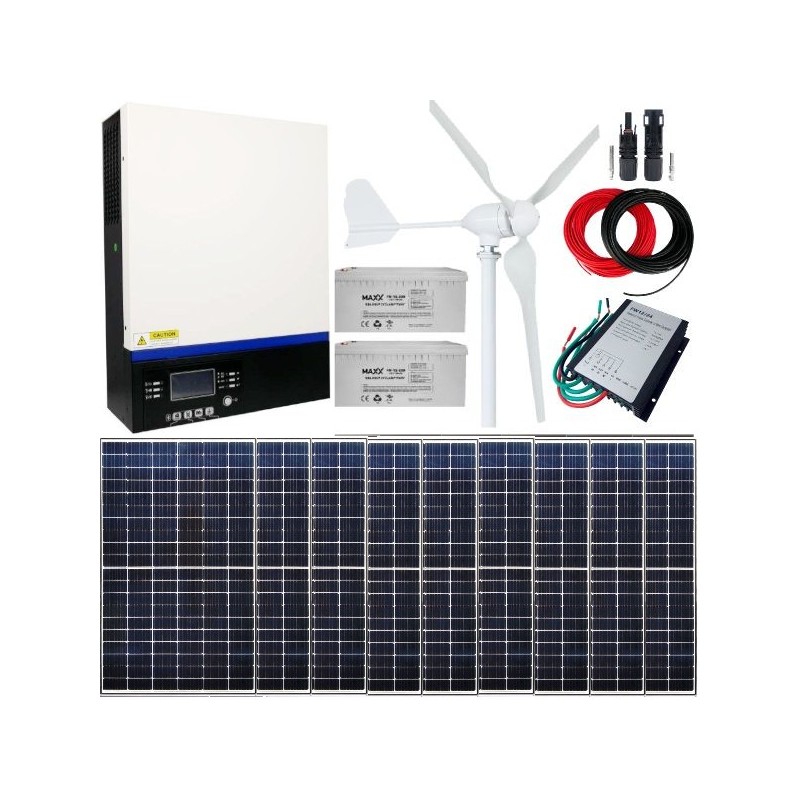

Zestawy typu Off-Grid NIE WYMAGAJĄ żadnego zgłoszenia do zakładu sieci energetycznej. Elektrownia WIATROWO-FOTOWOLTAICZNA OFF GRID o mocy 4065W. Zestaw obejmuje: turbinę wiatrową 600W, 9 x panel fotowoltaiczny monokrystaliczny 385W JA SOLAR, hybrydowy inwerter (falownik) solarny off-gridowy AZO Digital ESB 6kW,, 2 x bezobsługowy akumulator żelowy 2 200Ah 12V, regulator wiatrowy, oraz komplet przewodów fotowoltaicznych 2x 20m + złącza MC4.  Dzięki zastosowaniu wydajnych paneli monokrystalicznych o mocy 315W każdy, oraz turbiny wiatrowej o mocy 600W, zestaw przydomowej elektrowni wiatrowo-fotowoltaicznej jest w stanie wyprodukować w optymalnych warunkach atmosferycznych nawet do 15kW w ciągua. Należy pamiętać że na ilość prądu wyprodukowanej przez zestaw, składa się wiele składowych tj.: ukształtowanie terenu, pora roku, warunki atmosferyczne, warunki zewnętrzne. Liczba wyprodukowanej energii jest zależna od: prędkości wiatru i liczby godzin wietrznych, ilości nasłonecznienia i lokalizacji instalacji.W wyniku hybrydowego połączenia fotowoltaiki i turbiny wiatrowej otrzymujemy zestaw do zasilania domków, oświetlenia posesji, altan, kontroli systemów nawania, stacji przekaźnikowych WiFi, systemów alarmowych, pompy do basenu/oczka wodnego, elektryczna brama wjazdowa i innych.
SKŁAD ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ 3,4kW:

Panel PV:Inwerter Solarny:Turbina wiatrowaRegulator ładowania - wiatrowy:Akumulator:Akcesoria:
9 x 385W JA SOLAR JAM60S20 385 MR BFESB 6kW-244SUN-NE-600M2-3 24V FW12/2412-FM-200 200AH 12VKomplet przewodów i złącz MC4 - 2x20m

 Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj. Do prawidłowej pracy turbiny przydomową elektrownię wiatrowo-fotowoltaiczną należy wyposażyć w akumulatory, które znajdziesz tutaj. W akumulatorze magazynowana jest energia. WAŻNA INFORMACJA !!! Turbiny nie podłączamy bezpośro do inwertera. Tylko poprzez regulator do akumulatorów!!! Akumulator jest niezbędny do prawidłowej pracy turbiny. Niezbędne jest podłączenie akumulatora odpowiej grubości przewodów, w przypadku inwertera producent rekomenduje przewód o przekroju 38mm2. W celu zapewnienia bezpieczeństwa instalacji PV, konieczna jest instalacja zabezpieczeń:- pomiędzy inwerterem a źródłem zasilania wejściowego AC,- pomiędzy panelami PV a inwerterem, - pomiedzy akumulatorem a inwerterem.W naszej ofercie 1-3 jest ten zestaw wraz z 2 akumulatorami o pojemności 200Ah każdy. Kliknij tutaj, aby przejść do zestawu z akumulatorami.  Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ARCHITEKTURA SYSTEMU:
 Schemat podłączenia zestawu z akumulatorem:
HYBRYDOWY INWERTER FOTOWOLTAICZNY ESB-6kW-24  - DANE TECHNICZNE:
 Azo Digital ESB 6kW-24 to wielofunkcyjny falownik łączący w sobie funkcję falownika, solarnego regulatora ładowania oraz ładowarki akumulatora, które pozwalają na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.Stabilne napięcie wyjściowe 230V o przebiegu sinusoidalnym doskonale sprawdza się do zasilania wszelkich odbiorników energii elektrycznej, zaś wbudowany układ wspomagania przeciążeń rozruchowych umożliwia zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.Oferowane Funkcje:
Inwerter solarny o sinusoidalnym napięciu wyjściowym,Konfigurowalne napięcie wejścia zasilania,Zarządzanie trybami ładowania akumulatora,Wybór priorytetu ładowania baterii Solar / Sieć,Współpraca z agregatami prądotwórczymi,Funkcja autorestartu w przypadku zaniku energii w sieci AC,Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,Inteligentny system ładowania akumulatorów,Funkcja "zimnego startu",Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),Porty komunikacyjne,Komunikacja BT,Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,
Parametry Wejściowe:
Nominalne napięcie wejściowe: 230VAC,Zakres napięcia wejściowe: 90 - 280VAC,Częstotliwość napięcia pracy: 50Hz / 60Hz (automatyczne wykrywanie),
Przetwornica DC/AC - Parametry Wyjściowe:
Napięcie wyjściowe: 230VAC,Moc szczytowa: 6000VA,Moc ciągła: 3000W,Sprawność: 93%,Czas przełączenia: 15 ms,Przebieg napięcia na wyjściu: Czysta Sinusoida,
Przetwornica AC/DC - Parametry Akumulatora:
Napięcie akumulatora: 24VDC,Napięcie ładowania akumulatora: 27VDC,Zabezpieczenie przed przeładowaniem akumulatora: 33VDC,Maksymalny prąd ładowania z sieci: 60A,Ciągły prąd ładowania z sieci: 30A,
Przetwornica PV:
Rodzaj ładowania: MPPT,Maksymalna moc paneli PV: 4000W,Zakres napięcia pracy MPPT: 120 ~ 450VDC,Maksymalne napięcie obwodu paneli PV: 500VDC,Maksymalny prąd ładowania z paneli PV: 80A,
Wymiary i Waga:
Wymiary Gł. x Sz. x Wys. [mm]: 115mm x 300mm x 400mm,Waga [kg]: 9kg,Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact,EAN: 5903332566433,
Warunki Pracy:
Wilgotność: 5% - 95% wilgotność względna (bez kondensacji),Temperatura pracy: -10st. C .. +50st. C,Temperatura przechowywania: -15st. C .. +60st. C,Stopień ochrony (IP):  IP21,

TURBINA WIATROWA 4SUN-NE-600M2-3 24V - DANE TECHNICZNE
 Turbina wiatrowa 4SUN-NE-600M2-3 24V o mocy znamionowej 600W, charakteryzująca się niską prędkością rozruchu, zoptymalizowanym aerodynamicznym kształtem i strukturą łopat zwiększjącą wykorzystanie energii wiatru i roczną produkcję energetyczną. Turbina posiada wbudowany hamulec magnetyczny, redukujący moment obrotowy podczas występowania wiatru o prędkości granicznej. Parametry Techniczne:Dane techniczne turbiny 4SUN-NE-600M2-3 24V:
Moc znamionowa: 600W,Moc maksymalna: 630W,Napięcie znamionowe: 24V,Prędkość startowa: 2.5m/s,Prędkość znamionowa wiatru: 10m/s,Prędkość graniczna wiatru: 45m/s,Śrca wirnika: 1.70m,Waga netto: 15kg,Ilość łopat: 3,Tworzywo łopat: nylon,Obudowa generatora: stop aluminium,Temperatura pracy: -40st. C .. +80st. C,


PANEL  JA SOLAR 385W JAM60S20 385 MR BFC - NAJWAŻNIEJSZE PARAMETRY:
 Innowacyjny panel fotowoltaiczny JA SOLAR model JAM60S20 385/MR BF o mocy 385W. Doskonałe rozwiązanie dla osób poszukujących paneli o wysokiej wydajności, niezawodności i długotrwałej żywotności.Do produkcji panelu JAM60S20 385/MR BF zastosowano półogniwa oparte na ogniwach PERC i technologii MBB. Dzięki temu wyróżnia się dużo mniejszym zmniejszeniem wydajności wraz ze wzrostem temperatury w porównaniu z konkurencją. Ja Solar 385W jest bardziej efektywny i wydajny.Ponadto dzięki niewielkiemu wpływowi zacienienia na generowanie energii, jest bardziej odporny na miejsca zacienione. Dlatego nawet w przypadku częściowego zacienienia, panel będzie produkował energie w pełni wydajnie.Panele Ja Solar 385W produkowane są w nowoczesnej i innowacyjnej technologii multi-bushbar opartej na ogniwach PERC. W porównaniu do tradycyjnych paneli, rozwiązanie Ja Solar oprócz większej wydajności i możliwości pracy w trudnych warunkach w pełnej efektywności, dodatkowo zmniejsza ryzyko wystąpienia hot-spotów (gorących punktów). Moduły Ja Solar są także bardziej odporne na obciążenia mechaniczne.

ModelTyp:Sprawność:Terminal:
(-)(%)(-)
 JA SOLAR 385W JAM60S20 385 MR BFMonokrystaliczny20,7%MC4

 PODSTAWOWE CECHY: Oferowane panele wyróżniają się:
Bardzo wysoką sprawnością energetyczną,Ogniwa monokrystaliczne wykonanen w technologii PERC,Wyjątkowa wydajność nawet  miejsach zacienionych,Wysoka odporność na obciążenia mechaniczne,Szkło frontowe o grubości 3.2mm,
ZASTOSOWANIA: Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:
Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.
 PANEL FOTOWOLTAICZNY JA SOLAR 385W - DANE TECHNICZNE:  Parametry Elektryczne:
Moc maksymalna Pmax: 385WNapięcie jałowe Voc: 41,78VPrąd zwarciowy Isc: 11,53ANapięcie mocy maksymalnej Vmp: 35,04VNatężenie mocy maksymalnej Imp: 10,99ATolerancja mocy: 0-+5%Sprawność:20,7Temperaturowy wskaźnik prądu Isc: +0,044%/◦CTemperaturowy wskaźnik napięcia Voc: -0,272%/◦CTemperaturowy wskaźnik mocy Pmax: -0,350%/◦C
 Parametry Mechaniczne:
Wymiary: 1769x1052x30mmWaga: 20,5 kgOgniwa: MonokrystaliczneRama: Anodyzowane aluminiumSzyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
 Gwarancja:Moduł fotowoltaiczny objęty jest 12-letnią gwarancją w zakresie jakości wykonania. Dodatkowo udzielamy 25 lat gwarancji energetycznej, co oznacza, iż po upływie tego okresu panel zachowa sprawność na poziomie 80% mocy nominalnej.
AKUMULATOR ŻELOWY 12-FM-200 200AH 12V
 W pełni bezobsługowy akumulator żelowy o pojemności 200Ah. Zastąpienie cieczy żelem wpłynęło na brak korozji oraz większą wytrzymałość na ekstremalne temperatury, uderzenia oraz wibracje. Oferowany akumulator żelowy jest przystosowany do cyklicznego rozładowywania i ładowania, dzięki czemu idealnie sprawdza się w systemach solarnych. Dane Techniczne:
Model: 12-FM-200,Napięcie nominalne: 12V,Pojemność: 200Ah,Szerokość: 522mm,Głębokość: 238mm,Wysokość całkowita: 225mm,Waga: 59kg,Pełna szczelność: Tak,Technologia wykonania: Żel,

REGULATOR WIATROWY FW12/24:
 W pełni hermetyczny regulator wiatrowy FW12/24 dedykowany do turbin wiatrowych serii S. Maksymalna moc obsługiwana przez kontroler: 300W/600W. Napięcie znamionowe akumulatorów: 12V/24V. Stopień szczelności obudowy: IP67. Parametry Techniczne:
Moc maksymalna obsługiwana przez kontroler: 300W/600W,Napięcie znamionowe akumulatorów: 12V/24V,Zabezpieczenie przed przeładowaniem: 14.5V/29V,Napięcie odcięcia akumulatora: 13.2V/26.4V,Zabezpiecznie: Ochrona przed przeładowaniem akumulatora,Stopień ochrony: IP67,Statyczny pobór mocy:
