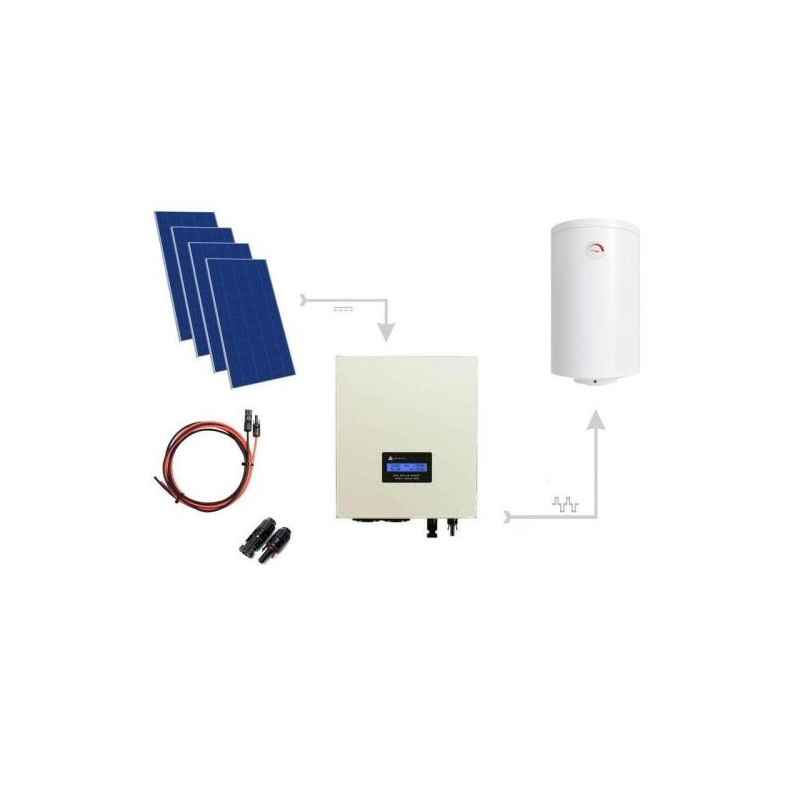

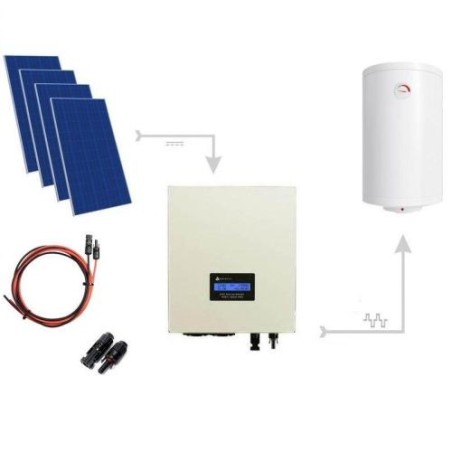

Zestaw Do Grzania Wody 1650W (4 x Panel PV Monokrystaliczny + Przetwornica 3,5kW PRO)

Zestaw fotowoltaiczny do grzania CWU. Skład zestawu: 4 x panel fotowoltaiczny 410W technologii 10 bushbar o wysokiej sprawności energetycznej, i powłoce ochronnej zapobiegającej osiadaniu brudu, przetwornica napięcia Eco Solar Boost MPPT-3000 PRO o mocy 3,5kW oraz komplet przewodów 25m ze złączami.
SKŁAD ZESTAWU 1650W DO GRZANIA WODY CWU:

ModelPanel PV:Przetwornica Napięcia:Akcesoria:
(-)(-)(-)
Zestaw 1650W Do Grzania Wody4 x Panel KD-M410H-108 410WECO Solar Boost MPPT-3000 3,5kW PRO25m Przewodów Ze Złączami

 Gwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę. Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj.Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ZASADA DZIAŁANIA:
 Zestaw do grzania wody jest bardzo łatwy w montażu. Należy podłączyć panele fotowoltaiczne wraz z przetwornicą ktora zamienia prąd stały generowany przed panele, na prąd zmienny którym bezproblemu można zasilić odbiorniki energii np. bojler, ogrzewanie podłogowe lub inne urządzenia. Trzeba pamietać że prądem stałym generowanym przez panele nie możemy zasilać urządzeń, niezbędna jest przetwornica.Maksymalna moc prezentowanego systemu to 3,5 kW, przetwornica została wyposażona w 2 wyjścia, w których jedno ma cechę priorytetową "1", a drugie jest wyjściem zależnym "2". Oznacza to że na wyjściu priorytetowym zawsze jest napięcie, a na wyjściu zależnym pojawia się napięcie gdy na wyjściu priorytetowym nie jest pobierana energia. W praktyce do przetwornicy możemy podłączyć 2 urządzenia wyjściowe (np dwa bojlery), jeden będzie nagrzewany jako pierwszy, a drugi w przypadku gdy termostat pierszego nie będzie potrzebował energii. Zaimplementowana funkcja MPPT pozwoli na automatyczne przystostosowanie mocy grzałki i ustawienia punktu pracy, tak aby całkowicie wykorzystać energię z paneli fotowoltaicznych.
ARCHITEKTURA SYSTEMU:

Schemat połączenia zestawu PV:

PANEL SŁONECZNY KINGDOM SOLAR KD-M410H-108 HALF CELL 410W - DANE TECHNICZNE:
 Monokrystaliczny panel fotowoltaiczny wykonany w technologii o bardzo wysoka sprawność na poziomie 20,97%. Technologia 10 bushbar o wysokiej sprawności energetycznej, i powłoce ochronnej zapobiegającej osiadaniu brudu. Zastosowane moduły fotowoltaiczne charakteryzują się wysoką wydajnością nawet w gorszych warunkach oświetlenia. Oferowany panel PV charakteryzuje się również dużą odpornością na obciążenia mechaniczne (śnieg / wiatr) oraz dodatnią tolerancją mocy (0~+5W).Panel wyposażony został w złącza MC4, zapewniające łatwe połączenie ze sobą kilku modułów. Rama modułu wykonana w kolorze czarnym, dzięki czemu panel doskonale komponuje się wizualnie z powierzchnią dachu.Zastosowane moduły pozwalają na lepszą efektywność w gorszych warunkach oświetleniowych np. rano, wieczorem. Panel wyposażony jest we wtyczki MC4, które pozwalają łączyć więcej modułów w jedną matrycę. Przewidywany czas pracy paneli to 25 lat. Parametry Techniczne:
Moc nominalna Pmax.: 410W,Tolerancja mocy Pmax. Maximum: 0 ~ +5W,Napięcie maksymalne Vmp.: 31.22V,Prąd w mocy nominalnej Imp.: 13.06A,Napięcie obwodu otwartego Voc.: 37.34V,Zabezpieczenie zwarciowe: 25A,Prąd zwarciowy: 13.7A,Wydajność modułu: 20.97%NOTC: 46 st.C ~ 50 st.C,Współczynnik temperatury Pmax.: -0.36%/K,Współczynnik temperatury Voc: -0.28%/K,Współczynnik temperatury Isc.: +0.05%/K,Maksymalne napięcie pracy: 1500 VDCTemperatura robocza: -40 st.C ~ +85 st.C,Maksymalny prąd zwrotny: 25A,
 Parametry Mechaniczne:
Maksymalne obciążenie (śnieg/wiatr): 5400Pa / 2400Pa,Ogniwa: Mono 182 x 182 mm,Ilość ogniw: 108 (54 x 2),Wymiary modułu: 1723 × 1133 × 35mm,Waga: 21,5kg,Szkło: 3.2mm szyba, szkło hartowane,Skrzynka przyłączeniowa: IP68,Przewody: 4mm2, (+)30cm, (-)30cmKonektory: MC4-kompatybilne,

PRZETWORNICA NAPIĘCIA ECO SOLAR BOOST MPPT-3000 3,5KW PRO - DANE TECHNICZNE:
 Przetwornica napięcia ECO Solar Boost MPPT-3000 PRO wyposażona jest w czytelny wyświetlacz LCD, pokazujący najważniejsze parametry instalcji, takie jak:
napięcie systemu paneli PVprąd wytworzony przez panele PVmoc generowana na wyjściucałkowitą sume energii wypordukowanej: w danymu,u poprz, oraz od pierwszego włączenia
Ponadto na wyświatlaczu występuje komunikat w przypadku wykretego błędy bądź nieprawidłowości. Parametry:
Napięcie wejściowe: 120 ~ 350VDC,Napięcie wyjściowe: 120 ~ 350VAC,Moc maksymalna: 3,5 kW,Funkcja MPPT: Tak,Połączenie paneli: szeregowe lub szeregowo równoległe,Przebieg napięcia na wyjściu: modyfikowany sinus,Wyjście VAC nr 1: priorytetowe,Wyjście VAC nr 2: zależne,
  Wbudowane Zabezpieczenia:
Zabezpieczenie podnapięciowe oraz nadnapięciowe: tak,Zabezpieczenie termiczne: tak,Zabezpieczenie przeciążeniowe: tak,
 Instalacja i Wymiary:
Temperatura pracy: -25st. C ~ +55st. C,Sprawność: >96%,Chłodzenie: Aktywne,Złącze zasilania: złącze MC4,Gniazdo wyjściowe 230V: 2 x E z bolcem,Obudowa: aluminium,Stopień ochrony: IP21,Wymiary LxWxH.: 320mm x 272mm x 96mm,Waga: 4,1kg,
 Zestaw sprzedawany jest z 5-letnią gwarancja producenta.
KOMPLET PRZEWODÓW ZE ZŁĄCZAMI:
Sprzedawany zestaw zawiera komplet 25 metrów przewodów ze złączami.

DOBÓR OPTYMALNEJ MOCY GRZAŁKI:

Poniższa tabela prezentuje sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV, co jest szczególnie istotne ze względu na osiągnięcie największej sprawności systemu PV do grzania wody.W tabeli kolorem zielonym oznaczono grzałki optymalne, kolorem pomarańczowym zbyt słabe, zaś kolorem czerwonym zbyt mocne.
